产品描述product description

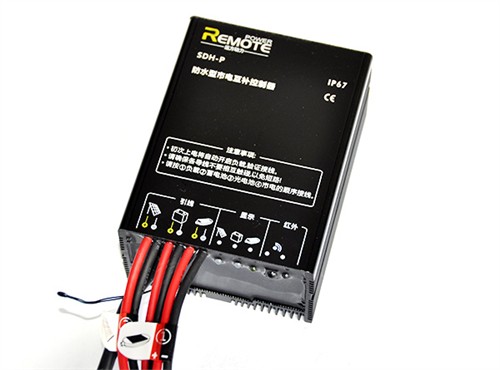

SDH系列市电互补恒流一体机，集合了太阳能,市电充电，LED恒流输出,智能控制等多种功能于一体。该一体机可使用太阳能和市电同时对蓄电池进行充电。具有电源管理功能，可有效调配电能利用。有效弥补太阳能存在的间歇和不稳定缺陷，内部集成高效高精度LED恒流电源，可直接对LED光源供电。广泛用于太阳能路灯，太阳能庭院灯系统。SDH系列市电互补控制器取消了一体机中的恒流模块,将蓄电池与负载直通。可用于需要蓄电池直接供电的负载，如电动机，直流恒流源等。
-
1
-35~55℃全温度满功率范围高精度，高效率，低功耗
-
2
经极限耐力测试，确保极限环境下的可靠性
-
3
六时段可编程负载功率控制
-
4
蓄电池充放电智能管理、智能节能控制。
-
5
参数自适应\多重保护
-
6
可扩展的红外人体感应节能控制，声 控，远程通讯控制功能
产品特点Features
| 01 | 可使用太阳能和市电同时给蓄电池充电，具有电源管理功能。 |
| 02 | 防水等级IP67。 |
| 03 | 液晶遥控器和一键式遥控器设置工作模式，更人性化的人机界面设计。 |
| 04 | 可扩展红外或微波感应功能和远程通信控制功能。 |
| 05 | 经极限耐力测试，确保极限环境下的可靠性。 |
| 06 | 参数自适应，多重保护。 |
技术参数Technical Parameters
| 产品名称 | 防水型市电互补恒流一体机/控制器 | ||
| 规格型号 |
SDH-12100-40W SDH-12100-60W SDH-P-12100-10A SDH-P-12100-15A |
SDH-24100-40W SDH-24100-60W SDH-24100-100W SDH-P-24100-10A SDH-P-24100-15A |
|
|
交流单元参数 |
输入电压 |
220VAC±20% |
|
| 输出功率 |
≤100W |
||
| 输出电压 | 14.5V/12V系统 | 29V/24V系统 | |
| 输出电流 | 7A12V | 3.5A24V | |
| 实用蓄电池系统电压 | 12V | 24V | |
|
光电池参数 |
电池板最大输出电压 | 55V | |
| 电池板最大输出电流 | 10A/15A | ||
|
恒流源参数 (一体机) |
恒流源最大输出功率 | 40W60W/12V; 40W60W100W/24V | |
| 输出电压 | 12V系统：15~55V; 24V系统:30~55V | ||
| 输出电流 | 150mA~3.3A （可定制至5A） | ||
| 输出纹波 | ≤600mV | ||
| 电流精度 | ±3% | ||
| 典型效率 | 92～96% | ||
| 工作模式 | 光控＋时控+恒流,六时段任意调节电流 | ||
|
控制器负载 参数(控制器) |
输出电流 | 10A/15A | |
| 输出电压 | 等于蓄电池电压 | ||
| 过载保护 | 1.25倍过流 60s 反时限保护 | ||
| 短路保护 | 有 | ||
